Sistemas de Monitoreo Local

Anunciadores de Alarmas PACALARM

Pacalarm Serie 1002
Pacalarm Serie 3001


Registradores de Eventos

Repepac XAR2 - P



Sistema de Monitoreo en Centrales

SIMPAC- SISMOGEN







PACALARM

Él modulo de despliegue y tratamiento de alarmas PACALARM,  en conjunto con los módulos de adquisición SIMPAC-UD   ofrece las siguientes características:


Visualización de las alarmas en dos formas:

  • en pantalla de tipo touch-screen
  • en despliegues con LED’s montados en mosaicos (opción)
  • Frecuencia de flasheo: 1 HZ
  • Secuencia de probar, callar y reponer desde el touch-screen o el mosaico
  • Contactos selectivos mediante software
  • tarjetas modulares  de 16 entradas digitales
  • Visualización del estado de cada entrada mediante LED’s montado en tarjetas
  • Inmunidad al ruido eléctrico: norma SWC 37-90 a.
  • Aislamiento: 1500 Volts, 60 HZ, 1 minuto
  • Voltaje en contactos: 24VDC, 48 VDC
  • Secuencias de despliegue:  ISA-1, ISA-1a, ISA-2c, ISA-2D
  • Capacidad de 128 a 2048 puntos
  • Expansiones por módulos de 128 puntos



REPEPAC XAR2-P

El registrador de eventos de REPEPAC XAR-P en conjunto con los módulos de adquisición SIMPAC-UD, ofrece las siguientes características:

  • Resolución de un milisegundo
  • Detección de cambio momentaneo
  • Despliegue de leyenda en texto claro
  • Amplias facilidades de configuración
  • Interfaz versatil mediante pantalla tipo touchscreen
  • Hardware y software de tipo modular
  • Estructura de sistemas distribuidos
  • Tiempo de resolución de 1 mseg, aún para avalancha de la totalidad de puntos
  • Despliegue en texto claro de hasta 40 caracteres por leyenda.
  • Facilidades para programar fecha y hora
  • Despliegue de la aparición y/o desaparición de los eventos
  • Clasificación de eventos por grado de urgencia
  • Clasificación de eventos por grupos funcionales
  • Inhibición de la impresión de mensajes por puntos o grupos funcionales
  • Facilidades para validación previa
  • Filtrado digital
  • Capacidad de 128 a 2048 puntos
  • Expansiones por módulos de 128 puntosRestitución según orden cronológico de los eventos transmitidos

Opciones:

  • Tratamiento de variables inestables
  • Congruencia entre eventos complementarios
  • Conteo de eventos y restitución del contenido en acumuladores.



SISTEMA DE MONITOREO DEL GRUPO TURBO-GENERADOR

SIMPAC-SISMOGEN

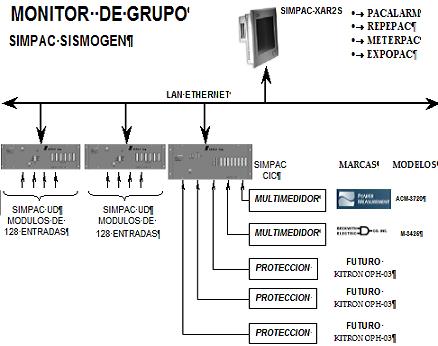

El sistema  SIMPAC-SISMOGEN integra varios módulos distribuidos de propósito especifico conectados a una  LAN ETHERNET y  una estación de operación digital  con la cual se puede tener gran parte de la funcionalidad de las antiguas consolas de operación de las salas de control de las centrales termoeléctricas o hidroeléctricas, pudiendo convertirse en una consola de control integral del tipo SIMPAC-SISCOGEN al integrar algunos módulos adicionales  relacionados con el control del regulador de tensión, regulador de velocidad, control del AGC.

El sistema de monitoreo del turbogenerador  SIMPAC-SISMOGEN  sustituye uno o la totalidad de los equipos convencionales siguientes:

-anunciadores de alarmas
-registradores de eventos
-medidores y graficadores
-osciloperturbografos

Cada una de las funciones anteriores esta soportada por uno o varios módulos estándar de la serie SIMPAC, todos compatibles entre si, con lo cual se ofrece un amplio rango de aplicaciones que van desde la sustitución de un simple cuadro de alarmas o de un registrador de eventos hasta el reemplazo del tablero de control completo  del grupo tubo generador.

SISMOGEN

1.-)  ANUNCIADORES DE ALARMAS

Él modulo de despliegue y tratamiento de alarmas PACALARM,  en conjunto con los módulos de adquisición SIMPAC-UD   ofrece las siguientes características:

Visualización de las alarmas en dos formas:

  • en pantalla de tipo     touch-screen
  • en despliegues con LED’s montados en mosaicos (opción)
  • Frecuencia de flasheo: 1 HZ
  • Secuencia de probar, callar y reponer desde el touch-screen o el mosaico
  • Contactos selectivos mediante software
  • tarjetas modulares  de 16 entradas digitales
  • Visualización del estado de cada entrada mediante LED’s montado en tarjetas
  • Inmunidad al ruido eléctrico: norma SWC 37-90 a.
  • Aislamiento: 1500 Volts, 60 HZ, 1 minuto
  • Voltaje en contactos: 24VDC, 48 VDC
  • Secuencias de despliegue:  ISA-1, ISA-1a, ISA-2c, ISA-2D
  •  Capacidad de 128 a 2048 puntos
  • Expansiones por módulos de 128 puntos

2.-) REGISTRADORES DE EVENTOS

 Él modulo de registro de eventos REPEPAC, en conjunto con los mismos módulos de adquisición anteriores SIMPAC –UD,  ofrece las siguientes características:

Detección de cambios de estado

  • Resolución de un milisegundo
  • Despliegue de leyenda en texto claro
  • Amplias facilidades de configuración
  • Interfaz versátil mediante pantalla de tipo touch-screen
  • Hardware y software de tipo modular
  • Estructura de sistemas distribuidos
  • Tiempo de resolución de 1 mseg, aún para avalancha de la totalidad de puntos
  • Despliegue en texto claro de hasta 40 caracteres por leyenda.
  • Facilidades para programar fecha y hora
  • Despliegue de la aparición y/o desaparición de los eventos
  • Clasificación de eventos por grado de urgencia
  • Clasificación de eventos por grupos funcionales
  • Inhibición de la impresión de mensajes por puntos o grupos funcionales
  • Facilidades para validación previa
  • Filtrado digital
  • Capacidad de 128 a 2048 puntos
  • Expansiones por módulos de 128 puntos
  • Restitución según orden cronológico de los eventos transmitidos

Opciones

  • Tratamiento de variables inestables
  • Congruencia entre eventos complementarios
  • Conteo de eventos y restitución del contenido de acumuladores

3.-) MEDIDORES Y REGISTRADORES

El paquete de software METERPAC en conjunto con el controlador de comunicaciones SIMPAC-CIC conectado a los multimedidores permite el manejo coordinado de los medidores inteligentes, ofreciendo la siguiente funcionalidad:

  • Análisis y reportes sobre datos capturados a través de multimedidores.
  • Despliegue de datos primarios y de datos preprocesados .
  • Procesamiento , almacenamiento y entrega de datos utilizados en control de demanda y análisis de resultados de operación .
  • Captura y almacenamiento de  datos de multimedidores de diferentes marcas.
  • Distribución de la información a través de una base de datos única.
  • Captura de los datos a través de enlaces seriales, Wireless, modem’s o enlaces Ethernet.
  • Facilidad de crecimiento hasta formar un sistema completo de información gerencial.
  • Crecimiento  en forma modular a partir de una configuración mínima.
  • Base de datos segura para información histórica con reportes que incluyen la estampa de tiempo.
  • Base de datos histórica con información de cada 15 minutos y sus datos asociados.
  • Captura cada hora o cada 24 horas  de los datos con intervalos de 15 minutos.
  • Medicion de KWH, KVARH adelantados, KVARH atrasados  , de los generadores , de las líneas de transmisión o de los transformadores.
  • Calculo en  intervalos de 15 minutos  de los reportes de energía de cada mes para fines contables.
  • Monitoreo de la potencia de los generadores en forma continua y durante los picos de demanda.
  • Despliegue grafico de tendencia para datos operativos y no operativos.
  • Entrega de reportes debidamente configurados según formato de los usuarios.

4.-) OSCILOPERTURBOGRAFIA

Él modulo EXPOPAC  para  captura de datos oscilograficos y de restitución de la oscilografia en un formato único, en conjunto con el controlador de comunicaciones SIMPAC-CIC conectado a los reles de protección de la unidad,  ofrece las características siguientes:

  • Constituye una herramienta de ingeniería que permite al usuario manejar información básica de diferentes reles de protección y desplegar los datos en un formato único independientemente de las marcas o modelos de los diferentes reles conectados al sistema.
  • Este programa es una herramienta de explotación con la cual se establece un enlace directo entre el usuario y la información almacenada en el sistema.
  • Las funciones disponibles al usuario son las siguientes:
  • Display de la información proveniente de los DEI’s (oscilografia y registradores de falla) para monitoreo, consulta de datos históricos, oscilografia y búsqueda selectiva de reportes de falla.
  • Despliegue de las tendencias históricas para mediciones almacenadas en el  sistema SIMPAC hasta el momento de efectuar la consulta.
  • Posibilidad de monitorear hasta doce canales de mediciones en la misma grafica.
  • Graficas de tipo X/Y que consisten en desplegar  una variable o varias en contra de otra variable y de monitorear el comportamiento del sistema en base a los datos proporcionados por dichas  mediciones.
  • Despliegue del balance de energía con  acceso a la base de datos SIMPAC  a través de la configuración de la información deseada. El balance de energía se despliega como grafica o como tabla con valores absolutos de los medidores o como porcentajes.
  • Base de datos de los reles de protección que  permite almacenar las características de los reles instalados en el sistema SIMPAC.
  • Despliegue de gráficos para datos y alarmas en función del tiempo.

5.-)CONSOLA LOCAL DE TIPO TOUCH-SCREEN

  • Clave de acceso
  • Selector auto / manual
  • Selector local / remoto
  • Señalización específica de cada alarma
  • Despliegue de valores analógicos
  • Montaje para empotrarse en la consola de control del operador
  • Pantalla de 12 “

nota:  Estas mismas variables analógicas, indicaciones y alarmas son las que se mapean en el protocolo Modbus o el protocolo TCP/IP para ser enviados a nivel superior.
