Protection, control & Measurement Panelsprotelpac

Para subestaciones de centrales eléctricas

Duplex PROTELPAC - D
Simplex PROTELPAC - S
Interposición PROTELPAC - IN
Integrado para subestaciones PROTELPAC - SIS
Integrado para subestaciones PROTELPAC G

Para centrales eléctricas

Integrado para centrales PROTELPAC G

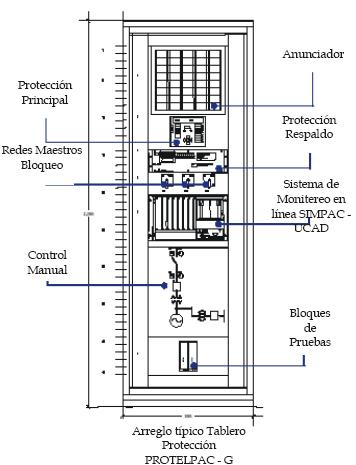

PROTELPAC G

En la fabricación de tableros de proteccion, Sepac cuenta con la línea Protelpac - G, dedicada a la protección de generadores síncronos, de pequeña hasta gran capacidad. Sepac, integra en los tableros de protección para generadores síncronos, Relés de protección, “state-of-the-art”, los cuales cubren las siguientes funciones:

  • Impedancia del generador (21)PROTELPAC_G
  • Sobreflujo V/Hz (24)
  • Bajo voltaje RMS, trifásico (27)
  • Bajo voltaje, tercer harmónico, circuito del neutro (27TM)
  • Potencia inversa (32R)
  • Pérdida de excitación )40)
  • sobrecorriente secuencia negativa (46)
  • Sobrecorriente instantanea trifásica (50)
  • Energización inadvertida (50/27)
  • Falla de interruptor (50BF)
  • Sobrecorriente tiempo definido diferencial de fase idividida (50DT)
  • Sobrecorriente instantánea del neutro (51G ó 50N)
  • Sobrecorriente tiempo inverso, del neutro (51G ó 51N)
  • Sobrecorriente de tiempo inverso trifásica, con control de voltaje po restricción de voltaje (51V)
  • Sobrevoltaje RMS, Trifásico (59)
  • Sobrevoltaje RMS, circuito del neutro o secuencia cero (59G Ó 59N)
  • Perdida de señal de TP(60FL)
  • Rotor a tierra (64F)
  • Pérdida de sincronismo (característica MHo) (78)
  • Alta y baja frecuencia (81)
  • Cambio del rango de frecuencia (81R)
  • Diferencial de fase (87)

Medición de:

  • Voltajes y corrientes (fase, neutro y secuencias)
  • Factor de potencia e impedancia
  • Registro de oscilografía
  • Registro de enventos
  • contactos de entrada / salida programables
  • Comunicaciones con puerts seriales
  • Protocolo IRIG-G
  • Móduclo programación despliegue

Multimedidores:

Integramos a nuestros tableros multimedidores con las siguientes características principales:

  • Clase .2 ó .5 de acuerdo con las necesidades del usuario.
  • Medición de: voltajes, corrientes frecuencia KVA´s, KW´s, KVAR´s, KVAh, KWh, KVARh Harmónicos
  • Factor de potecia
  • Registro de oscilografía
  • Registro de eventos y alarmas
  • Despliegue de entradas / salidas analógicas y digitales

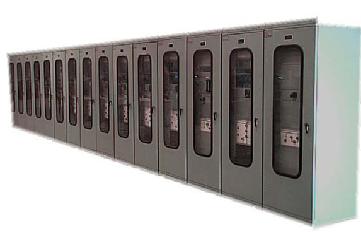

protepac

Monitoreo en Línea

SEPAC cuenta con la opción de suministrar el tablero de protección para generador síncrono, con monitoreo en línea (digital) de los parámetros más representativos de la operación vida útil del grupo turbogenerador, por medio de la unidad de control y adquisición de datos, SIMPAC-UCAD, la cual cuenta con: CPU, tarjetas de entradas/salidas, tarjetas de comunicaciones seriales (RS-232 y RS485) para conectividad con relés de protección y multimedidores.

También por medio del sistema de monitoreo en línea es posible la conectividad a los reguladores de voltaje (AVR´s) digitales.

Con ello se transmite la información a las estaciones de ingeniería, para su explotación por el usuario, en las siguiente modalidades:

  • Analisis de resultados de operación
  • Analisis de fallas
  • Monitoreo de línea y matenimiento predictivo.

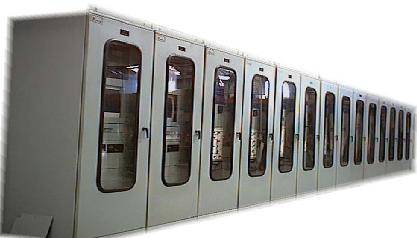

PROTELPAC SISprotelpac_SIS


La capacidad del sistema queda definida por la cantidad de I/Oque puede manejar.Este sistema en particular tiene 250,000 puntos disponibles de los cuales 48,000 estan actualmente en uso.

La ETCEE de Guatemala, emitió la convocatoria para licitación de suministro, instalación, pruebas, puesta en servicio y capacitación del Sistema Distribuido de Control, Protección y Medición de las subestaciones en 230/138/36 kV Escuintla1 y Escuintla 2. SEPAC ganó la licitación através de su representante en Guatemala Telecomunicaciones,Tecnologías e InformáticaS.A. (TTI).

El sistema esta construido basado en una poderosa Interfase hecha sobreWindows 2000. Esta interfase incluye nuestro software ExpoPac utilizado para manejar la información en la subestación.
También cuenta con 32 puertos de comunicación disponibles, aunque solamente se utilizaran unos cuantos dado que el sistema solamente reporta a uncentrode control.
El Concentrador Inteligente de Comunicaciones (CIC) fabricado por SEPAC,es el responsable de manejarla red que interconecta las Unidadesde Control y AdquisicióndeDatos,losDEI´s a lo largo de lasubestación. Adicionalmente el CICes tambiénelencargadodelas comunicaciones con el nivel superior utilizando el protocolo DNP3.0 en este caso.
La arquitectura del sistema fuéoriginalmente concebida utilizando 2 consolas de operaciónlocal,unaprincipal y la otra de respaldo. Las consolas son idénticas y el 100% de la funcionalidad se encuentra en ambas consolas. Sin embargo, en la instalación real,una se utilizara parael control local y la otra como estación maestra. Lo anterior de muestra la flexibilidad de los sistemas SEPAC para adaptarse a las circunstancias particulares y ofrecer una solución económica. Una vez que el cliente adquiera su estación maestra, la consola podrá re-configurarse para su funciónoriginal o para utilizarse como una poderosa RTU Master, o como respaldo de laMaestra.

La solución SEL ofrece un esquema de protección completo para las subestaciones y dadas sus nuevas características de comunicación, la explotacióndelos datosdelrelevador es fácilmente realizada porelsistema.Los medidores utilizados para el proyectosonlos ION de lamarca Power Measurement.Estos medidores son tambiénde marca Premium y están integrados en todas las secciones para medir los valores clave decada elementode labahíaen lacual están instalados.
SEPAC implementó con éxito el esquema de protección del sistema integrando relevadores de protecciónde lamarcaSchweitzer Engineering Laboratories (SEL) eneste proyecto. La integración de diferentes marcas de relevadores a lo largo demásde 15añosde experiencia en Automatización de Subestaciones, ha permitidoa SEPAC integrar cualquier marca Premium deDispositivos de Proteccióno Medición, de manera fácil.
Para losI/O decada bahía, se utiliza la Unidad de Control y Adquisición de Datos (UCAD) fabricado por SEPAC. Estos dispositivos están hechos con tecnología similar al CIC, permitiendo capacidades de comunicación extraordinarias así como adquisición de datos en tiempo real.

Toda la información adquirida por losDEI´s (Relevadores,MedidoresyUCADs) es manejada porel CIC,quien transfiere los datos a laconsolalocal y también los envía al centrode control. Lainformación enviada a nivel superiores 100% configurable, muchas veces dependede ladisponibilidadde canales de comunicación en sitio. Las pruebas de aceptación en fábrica.
